SDNExpress部署流程与经验总结

发表于 2020-04-11 更新于 2022-08-18
作者 不太皮的九叔
31 分钟阅读

概述

SDNExpress是微软开源发布的，用以快速部署SDN基础架构的PowerShell脚本，包括NC/MUX/GW。不依赖System Center产品。

部署环境需要有足够的背景知识，请提前阅读《 使用 SDN Express 部署 SDN 基础设施》，以了解技术点。

准备

耗时

准备充分，硬件能够保障的情况下，50分左右完成了部署（32G内存，200G可用空间，I7 6820HQ）

视频

我在bilibili放了一个视频，可以点击连接直达，和本文配合阅读。 (手机版应该可以看到下面的图，电脑版看不到，很奇怪。) image

硬件需求

以最小的1NC、2MUX、2GW的部署来计算，至少需要如下硬件资源。

这不是推荐配置，而是最小配置

资源需求量
VHD操作系统10G
虚拟机功能DC/HV主机/虚拟路由，共3台
虚拟机内存2G-16G-2G
网络1个”内部网络”类型的虚拟交换机
VLAN不要设置VLAN
虚拟机硬盘总至少130G，推荐256G
虚拟化开启嵌套虚拟化，开启MAC地址欺骗
嵌套虚拟机CPU内存配比2C2G
虚拟机功能
POCXX-DC01Active Directory域控制器
POCXX-DCGW安装了RRAS角色的不加域虚拟机，用来做软路由
POCXX-HV01承载SDN基础架构的虚拟机，开启嵌套虚拟化
网络功能VLAN
192.148.0.0/24物理主机网络TBD
192.148.11.0/24管理网络TBD
192.148.12.0/24PA子网TBD
192.148.13.0/24TBDTBD
192.148.14.0/24PrivateVIPTBD
192.148.15.0/24PublicVIPTBD

获取代码

首先获取 https://github.com/microsoft/SDN/tree/master/SDNExpress/scripts 所需的脚本。

以下流程以人肉汉化的脚本为例进行。除了内容输出和原版有差异外，其他完全一致。

前置条件准备

  • 准备Windows Server 2019 with 2020 2月补丁的物理主机
  • Sysprep一个VHDX文件，用来安装操作系统
  • 创建一个”内部网络”类型的虚拟交换机，名称不限
  • 创建一台虚拟机，命名为POCXX-DC01，至少分配2C2G。安装Active Directory域角色
  • 创建一台虚拟机，命名为POCXX-DCGW，至少分配2C2G。
  • 创建一台虚拟机，命名为POCXX-HV01，至少分配4C16G。开启网卡欺骗和嵌套虚拟化

准备配置文件

由于SDNExpress的安装流程依赖配置文件，配置文件可以通过GUI生成，但逐个属性介绍比较繁琐。

直接修改如下配置文件即可，注意文中注释部分，基本不需要修改

部署出来的虚拟机时区和跑脚本的主机一致，所以在跑脚本之前，需要先正确配置时间

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111

## 如果准备的VHDX文件是图形界面的话，一定要输入AVMA的key。Core模式则无所谓
## 此处指定了VLAN，除非在生产环境部署，否则不需要关心此处
@{
   ScriptVersion = '2.0'
   VHDPath = 'C:\HV'
   VHDFile = 'TemplateVHDXGUI.vhdx'
   VMLocation = 'c:\hv'
   JoinDomain = 'contoso.com'

## 2019 AVMA的序列号

   ProductKey ="H3RNG-8C32Q-Q8FRX-6TDXV-WMBMW"
##  不指定硬件配置，此处默认为8C8G

    VMMemory=2GB
    VMProcessorCount=4

   ManagementVLANID = '11'
   ManagementSubnet = '192.148.11.0/24'
   ManagementGateway = '192.148.11.1'
   ManagementDNS = @(
'192.148.0.2'
   )

   ## 此处加域密码、本地密码均被删除，只有通过GUI界面生成配置文件后，才能保存密码。此处注释掉密码，脚本部署过程中，会要求输入密码，根据提示输入即可。

   DomainJoinUsername = 'contoso\administrator'
   LocalAdminDomainUser = 'contoso\administrator'

   #NCFC的终结点地址

   RestName = 'ncfcnew.contoso.com'

   #工作的HV主机列表，支持数组，此处使用pocxx-hv01

   HyperVHosts = @('pocxx-hv01' )
   NCs = @(
      @{
         ComputerName = 'pocxNC01'
         HostName = 'pocxx-hv01'
         ManagementIP = '192.148.11.30'
         MACAddress = '00:1D:D8:B7:1C:00'
      }
   )
   Muxes = @(
      @{
         ComputerName = 'pocxMux01'
         HostName = 'pocxx-hv01'
         ManagementIP = '192.148.11.31'
         MACAddress = '00-1D-D8-B7-1C-01'
         PAIPAddress = '192.148.12.81'
         PAMACAddress = '00-1D-D8-B7-1C-02'
      },
      @{
         ComputerName = 'pocxMux02'
         HostName = 'pocxx-hv01'
         ManagementIP = '192.148.11.32'
         MACAddress = '00-1D-D8-B7-1C-03'
         PAIPAddress = '192.148.12.82'
         PAMACAddress = '00-1D-D8-B7-1C-04'
      }
   )
   Gateways = @(
      @{
         ComputerName = 'pocxGW01'
         HostName = 'pocxx-hv01'
         ManagementIP = '192.148.11.33'
         MACAddress = '00-1D-D8-B7-1C-05'
         FrontEndIp = '192.148.12.83'
         FrontEndMac = '00-1D-D8-B7-1C-06'
         BackEndMac = '00-1D-D8-B7-1C-07'
      },
      @{
         ComputerName = 'pocxGW02'
         HostName = 'pocxx-hv01'
         ManagementIP = '192.148.11.34'
         MACAddress = '00-1D-D8-B7-1C-08'
         FrontEndIp = '192.148.12.84'
         FrontEndMac = '00-1D-D8-B7-1C-09'
         BackEndMac = '00-1D-D8-B7-1C-0A'
      }
   )

   ## NC的密码被删除，需要在输入环节中输入。

   NCUsername = 'contoso\administrator'
   PAVLANID = '12'
   PASubnet = '192.148.12.0/24'
   PAGateway = '192.148.12.1'
   PAPoolStart = '192.148.12.83'
   PAPoolEnd = '192.148.12.140'
   SDNMacPoolStart = '00-1D-D8-B7-1C-0B'
   SDNMacPoolEnd = '00:1D:D8:B7:1F:FF'

   ##  BGP相关配置

   SDNASN = '65001'
   Routers = @(
      @{
         RouterASN = '65002'
         RouterIPAddress = '192.148.17.1'
      }
   )
   PrivateVIPSubnet = '192.148.14.0/24'
   PublicVIPSubnet = '192.148.15.0/24'
   PoolName = 'DefaultAll'
   GRESubnet = '192.148.16.0/24'
   Capacity = '10000'
}

禁用VLAN功能

由于在嵌套虚拟化环境中测试，网络不能带有VLAN标签，而SDNExpress的脚本默认会启用VLAN功能，且图形界面下为强制选项。

注释掉脚本相关部分会简单一些。

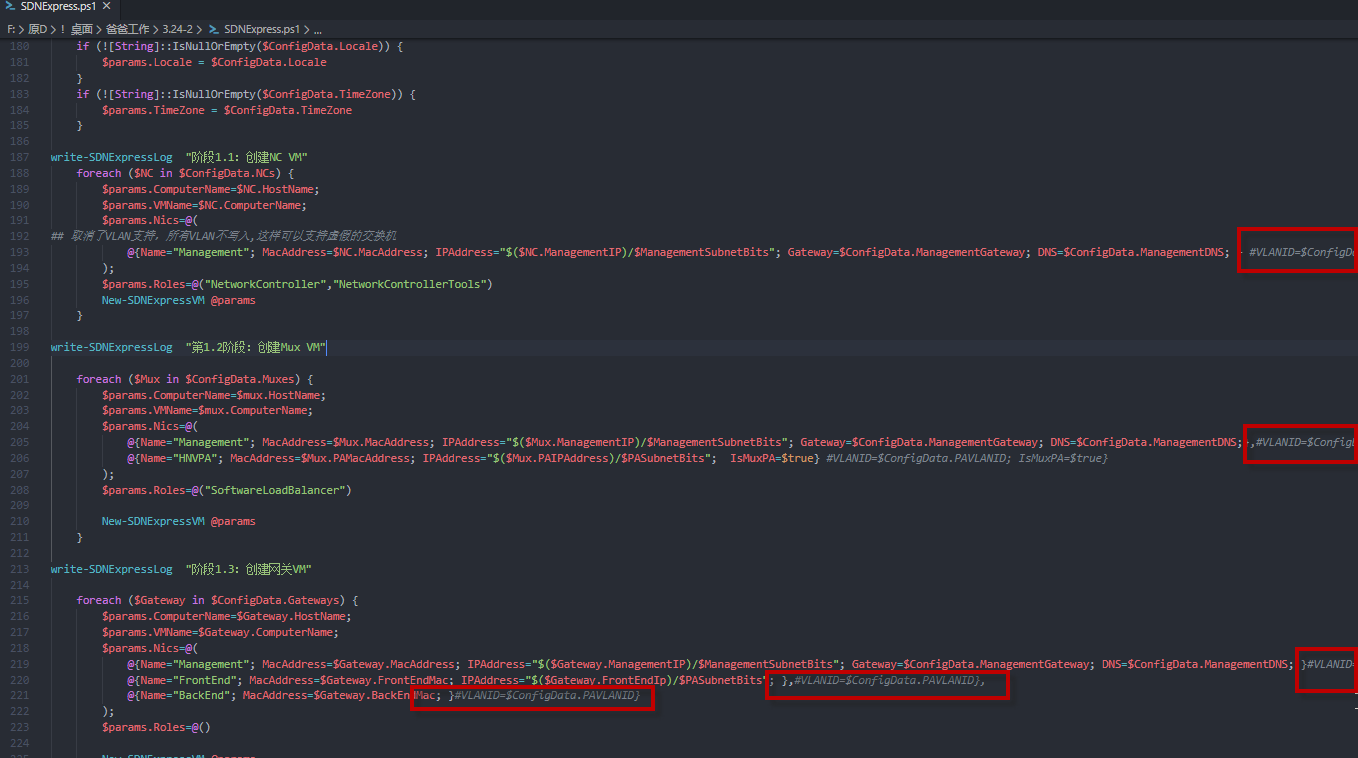

从193行开始，图片中标注的几个部分已经被注释。


部署

配置软路由

由于部署过程需要使用到很多个网段，不同网段之间没有网络设备是不通的。除非拥有BGP交换设备和足够的物理主机，否则不应在环境中配置VLAN。

使用脚本完成软路由配置，利用到PowerShell Direct功能，相对比较快速。配置要点请关注注释部分

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49

#输入DCGW的账号密码
$cred=Get-Credential
$vmname="pocxx-dcgw"
#验证主机是否已开机
icm -VMName $vmname -Credential $cred {$env:COMPUTERNAME}
#安装RRAS，大概率不需要重启。
icm -VMName $vmname -Credential $cred {Install-WindowsFeature RemoteAccess -IncludeAllSubFeature -IncludeManagementTools -Restart}
#创建检查点
Get-VM -Name $vmname |Checkpoint-VM -SnapshotName "完成功能安装"


#给默认网卡改名和IP，在初次部署的时候完成修改也可以
icm -VMName $vmname -Credential $cred {
    Get-NetAdapter  |Rename-NetAdapter -NewName "0"
	$themac = (Get-NetAdapter).MacAddress.replace('-',':')
	$wmi = Get-WmiObject win32_networkadapterconfiguration | ?{ $_.macaddress -eq $themac }
	$wmi.EnableStatic("192.148.0.1", "255.255.255.0");
	$wmi.SetGateways("192.148.0.1", 1);
	$wmi.SetDNSServerSearchOrder("192.148.0.2");
}


#增加5张网卡，设置VLAN，在虚拟机内部，将其改名。由于WMI调用的问题，出错之后，不见得可以重新配置

11..15|%{
$tempx=$_
Add-VMNetworkAdapter -SwitchName POC -Name $tempx -VMName $vmname
#这里VLANID是没有意义的，不用配置
#Set-VMNetworkAdapterVlan -VMName $vmname -VMNetworkAdapterName $tempx  -VlanId 1000 -Access
icm -VMName $vmname -Credential $cred {Get-NetAdapter -Name "以太网*" |Rename-NetAdapter  -NewName $using:tempx

#设置IP地址，以及配置掩码
$IPtemp="192.148."+$using:tempx+".1"
New-NetIPAddress -InterfaceAlias $using:tempx -AddressFamily IPv4 -IPAddress $IPtemp
Set-NetIPAddress -InterfaceAlias $using:tempx -AddressFamily IPv4  -PrefixLength 24
sleep 1
}
 }
 #创建检查点
Get-VM -Name $vmname |Checkpoint-VM -SnapshotName "完成网卡配置"

#检查名称和VLAN配置
Get-VMNetworkAdapterVlan -VMName $vmname
#关闭防火墙
icm -VMName $vmname -Credential $cred {Set-NetFirewallProfile -Enabled False}
#无图形界面，仅开启路由功能
icm -VMName $vmname -Credential $cred {Install-RemoteAccess -VpnType RoutingOnly }

确认准备好的内容

  • 此时应该有3台虚拟机，位于同一台物理主机上
  • 1台AD，域名为 contoso.com
  • 1台软路由，没有加域
  • 1台开启嵌套虚拟化的虚拟机，安装Hyper-V角色，并保证有足够的可用磁盘空间和内存
  • 另外注意，这台嵌套虚拟化虚拟机，要开启MAC欺骗，以及在这个虚拟机内要创建一个外部交换机
  • 3台虚拟机位于同一个物理主机上
  • 一个Syspre后的叫做TemplateVHDXGUI的VHDX文件位于C:\hv目录下

注意事项：

  • 仅仅在嵌套虚拟化中测试完成
  • 现在看起来似乎物理主机上，只有一张网卡连接网线才能部署成功。
  • 物理主机能否使用脚本，和网卡型号、驱动均有关联。
  • Domain Admin需要隶属于DNS admins

运行脚本

在Scripts脚本目录中，管理员PowerShell下运行如下命令

1

PS C:\scripts> .\SDNExpress.ps1 -ConfigurationDataFile '.\peizhi 1.psd1'

## 日志记录 如果正确部署的话，日志大概是这个样子的。由于代码进行了汉化，输出内容也基本都是中文的。

从日志大致也能看出，部署分为多个部分，因此在测试阶段，我们也可以有目的的分开执行。例如第一部分部署虚拟机，大约会耗时15分钟，此处如果单独执行，成功后即进行快照，可以节省部署失败后重来的时间。配置NC环节，大致需要10分钟，此处也可以同样的分步骤进行执行。

另外日志最后的部分，提示MUX还存在问题，这是正常的，只有提前根据BGP的信息配置peer后，这里才会连接成功。
